一、天舟PDM-Master定位

    北京天舟上元信息技術有限公司長期致力于業務數據(包括產品數據和辦公數據)管理技術、項目管理技術和業務流程自動化技術的研究,并以此為基礎開發和推廣信息化集成平臺軟件產品和相關解決方案。

    天舟PDM-Master是專門面向制造業企業的產品數據管理系統，以天舟Integration-Master信息化集成平臺所提供的底層平臺和公共內核為基礎，在功能范圍上不僅覆蓋傳統PDM系統，還進行了眾多擴展和創新。其蘊涵了一系列有創新性的企業管理思想，可以幫助企業強化、改良和整合對產品研制數據以及產品審批流程等相關業務的控制能力。另外，天舟PDM-Master采用商品化軟件+非編程定制實施模式，可快速完成系統實施過程，縮短企業上線應用周期，減低應用風險。

    天舟PDM-Master采用了新一代的技術架構、使用新一代的軟件開發工具、開發技術和運行環境，是開放性的軟件系統。PDM-Master與基于天舟Integration-Master信息化集成平臺的其他解決方案相互集成，可構成完整的企業信息化環境，如圖1所示。

    天舟PDM-Master及其前身SuperSky-Master，已經在航空航天、兵器、船舶、核工業、工程機械以及機電等各個行業獲得了成功應用。

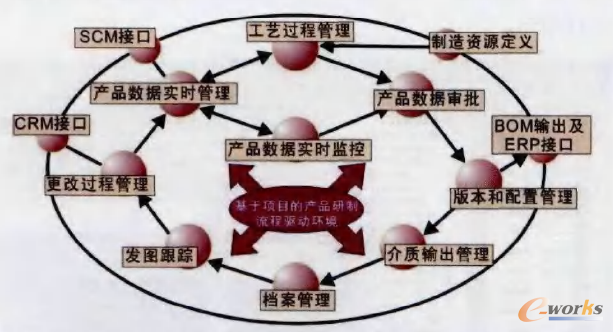

圖1 主要功能范圍

二、天舟PDM-Master的先進特性

    (1)產品數據“實時管理和實時監控”——PDM-Master基于天舟公司獨創的產品數據“實時管理和實時監控”技術，可以在產品設計過程中自動完成對產品數據的管理，大幅度降低PDM系統的應用難度。

    (2)符合中國企業需求的產品數據全生命周期管理：PDM-Master提供了完備的從產品數據生成、審批、定版、存檔、發放到更改的管理能力;PDM-Master提供了管理定版產品數據的介質(如白圖、藍圖和光盤)存檔、介質發放過程的能力，可記錄和跟蹤生產現場所用的介質文檔與電子數據的關聯關系，實現逆向可追溯性，兼顧了無紙化設計和有紙化制造，符合中國國情。

    (3)產品研發業務流程自動化——PDM-Master采用具備國際先進性的(基于項目管理的)任務流程管理技術，可以實現任務對命令的集成和驅動、實現任務流與數據流的統一，從而全面支持產品研制業務流程的自動化。

    (4)集成、擴展、整合、消除孤島：PDM-Master可以與各種國際主流三維和二維CAD軟件內嵌集成，管理產品設計過程和設計數據，可以與各種CAE/CAM/EDA/Office軟件集成,可以消除這些軟件之間的信息孤島;PDM-Master提供了內嵌的工藝規劃管理功能，可以消除企業設計團隊和工藝團隊之間的信息孤島，使產品結構設計過程和工藝設計過程可以協同;PDM-Master提供了與ERP/SCM/CRM等管理系統的通用集成接口，可以消除這些企業管理信息系統與PDM系統之間的信息孤島;PDM-Master采用了先進的人力和組織資源管理技術，可以實現與操作系統耦合的身份認證和權限控制;PDM-Master與基于天舟Integration-Master的其他專業解決方案相互集成，可以整合出對產品數據、項目數據和辦公數據等多種類型企業數據的統一管理環境;PDM-Master與基于天舟Integration-Master的其他專業解決方案相互集成，可以整合項目管理技術、流程自動化技術、產品數據管理技術以及辦公數據管理技術，構造出面向制造業的、具備國際先進性的、具備統一數據庫的項目管理/產品研制/日常辦公協同管理環境，并全面實現企業各類業務流程的自動化。

    (5)底層先進、實施快速：PDM-Master采用Microsoft.NET平臺和先進的Web服務技術，綜合使用B/S和C/S技術，充分發揮多層分布式系統的彈性架構優勢，支持遠程訪問和協同;PDM-Master采用商品化軟件+非編程定制實施模式，快速完成應用實施過程，縮短實施周期，降低實施風險。天舟PDM-Master的技術架構，如圖2所示。

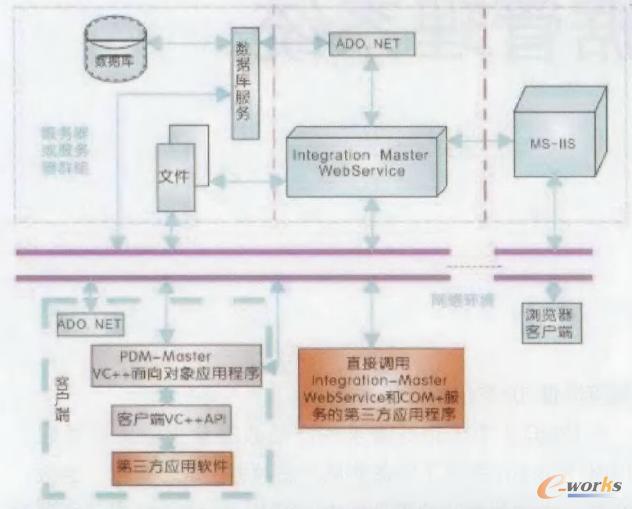

圖2 技術架構

三、主要功能模塊

    1. RTI——與主流CAD軟件集成的產品數據實時管理器

    RTI是內嵌于各類CAD軟件中的實時管理器，采用了天舟公司獨創的“實時管理技術”，是專門提供給產品設計人員的數據管理和協作工具。目前，RTI支持的CAD系統包括Inventor、SolidWork以及AutoCAD等。

    RTI內嵌于CAD軟件中，CAD軟件啟動，RTI也自動啟動，自動響應和跟蹤設計人員的工作過程，并進行“新建”、“打開”、“保存”和“裝入”等文件操作，如圖3、圖4所示。

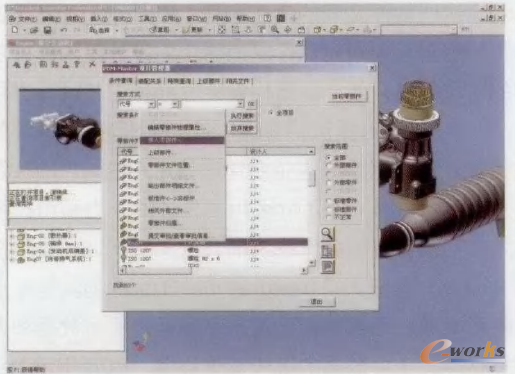

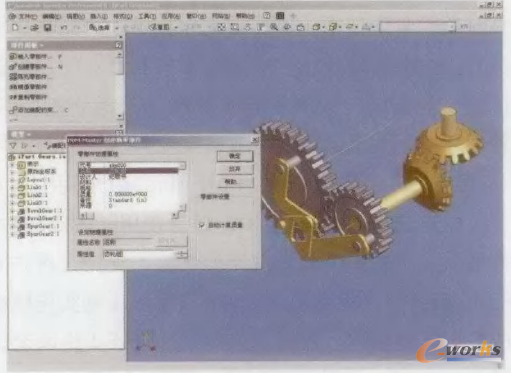

圖3 裝入零部件

圖4 保存新建零部件

    RTI除了為AutoCAD提供各種標準管理功能外，還提供了直接定義產品裝配關系的功能，以及從AutoCADMechanical在二維圖樣中的裝配樹中提取裝配關系的功能，以便支持用AutoCAD進行二維產品設計，如圖5、圖6所示。

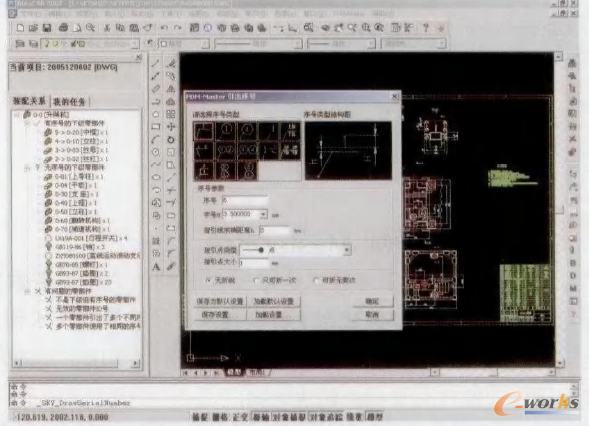

圖5 在部件中定義下級零部件、拉裝配圖序號

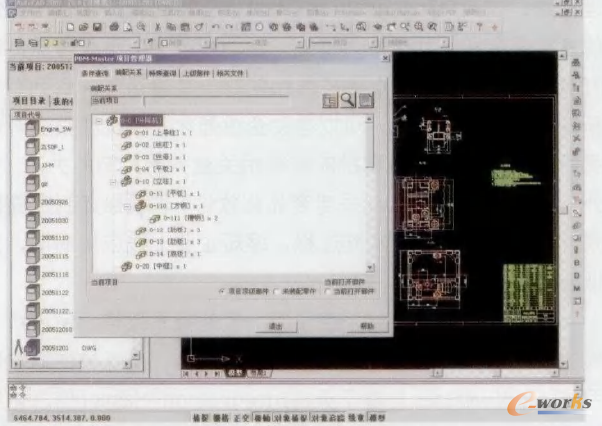

圖6 查看產品裝配關系

    2. Explorer——產品數據實時監控與通用管理器

    利用Explorer隨時從產品設計項目數據庫中查詢RTI所實時管理的產品數據和產品結構，實時監控設計過程，從而與RTI共同支持“實時管理、實時監控”管理模式，如圖7~圖10所示。

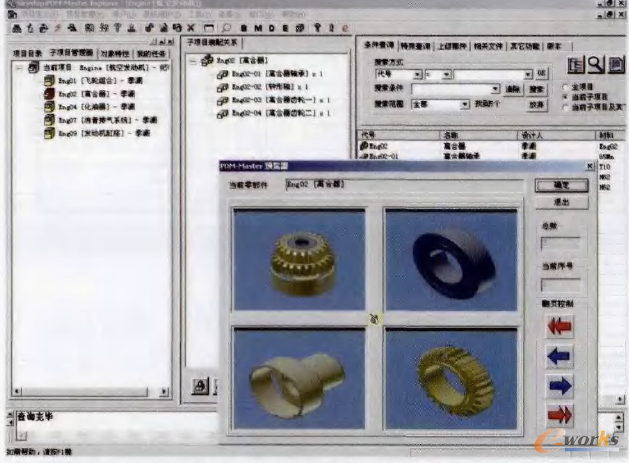

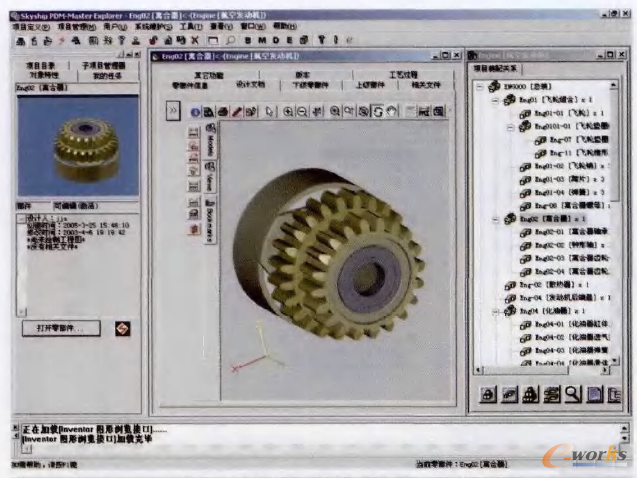

圖7 查看產品零部件組成和裝配關系

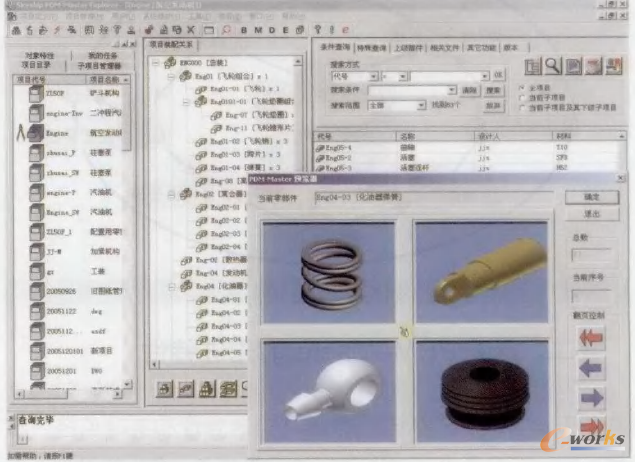

圖8 查看零部件定義及詳細信息

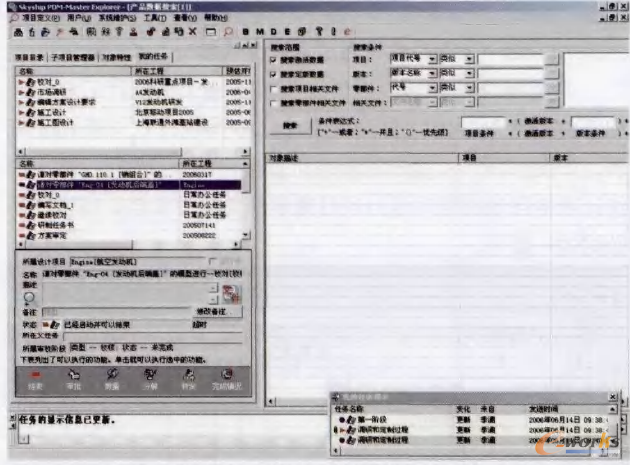

圖9 直接接收零部件審批任務和其他任務

圖10 支持對子項目的管理

    功能特點，包括：產品數據的實時監控、查詢和瀏覽功能;產品數據管理功能;團隊協作功能;產品數據挖掘功能。

    3. BomPorter——產品數據批量事后管理器

    功能特點，包括：對現有大批量二維CAD圖檔進行快速批量事后管理，如圖11所示;自動提取標題欄信息作為零部件物理屬性;自動提取明細表信息，組合出產品裝配關系;根據可配置的條件，自動識別標準件;自動實現零部件物理屬性和裝配關系的校核，甚至進行自動糾錯;支持多種不同類型的標題欄、明細表格式。

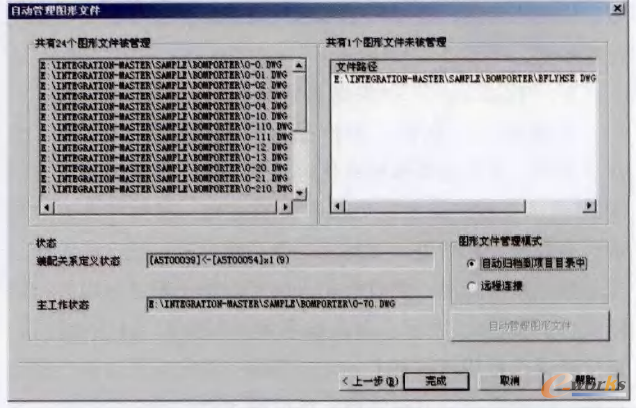

圖11 選中大批圖樣進行管理

    4. PPM——產品數據工藝規劃系統

    PPM是內嵌集成于PDM-Master的CAPP系統，如圖12、圖13所示。

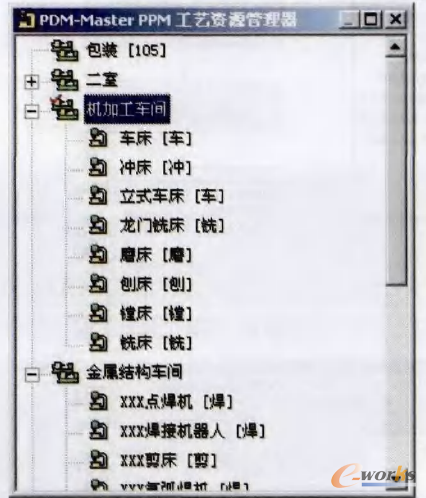

圖12 工藝資源

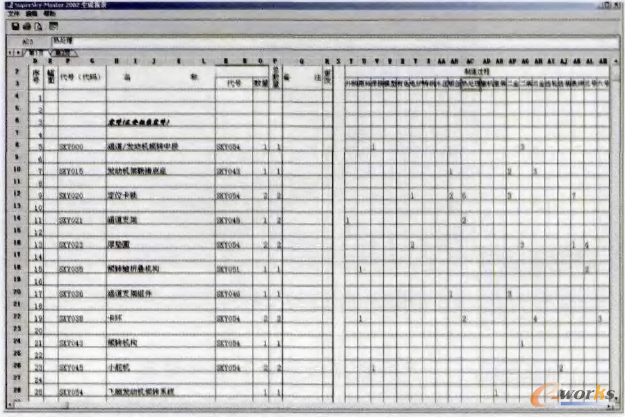

圖13 工藝路線表

     功能特點，包括：定義企業制造場地資源、制造設備類型和制造設備資源;直接獲得產品設計物料清單;描述和管理零部件制造工藝過程和物料變化過程;綜合管理數控和非數控加工數據;生成工藝路線和工藝卡片;實現設計和工藝的協同;自動生成產品制造物料清單;可與第三方CAPP集成，保存來自第三方CAPP的零部件制造工藝過程和物料變化過程信息。

    5. e-Tracking——產品數據審批和更改流程管理器

    功能特點，包括：對產品電子文檔的審批過程(校對、審核、工藝分析和標準化等過程)進行控制和管理，如圖14所示;對產品數據更改申請的提交、審批和更改過程進行有效控制和管理;支持網上電子化審批，使產品設計人員與數據審批人員、更改控制人員可以基于網絡環境并行協同工作，如圖15所示;自動維系審批和更改流程的運行，直接獲得審批或修改任務的動態提醒;對完成更改的產品數據進行自動提交，自動維系審批或更改流程的繼續運轉。

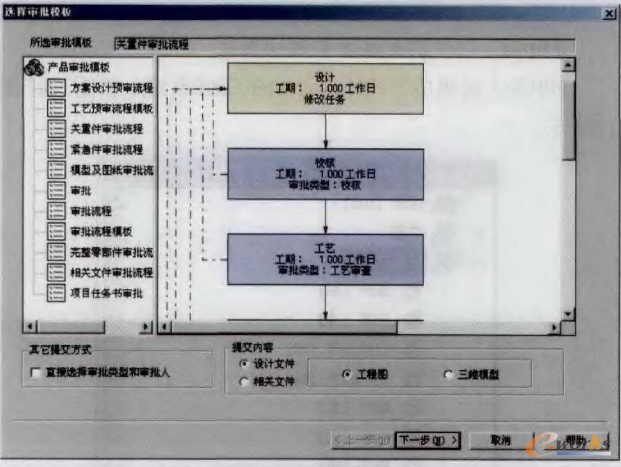

圖14 審批流程圖

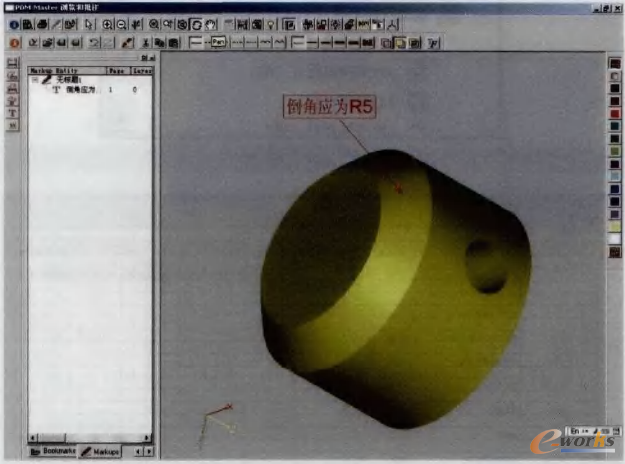

圖15 零部件紅線批注

    6. Checker——產品數據版本和配置管理器

    功能特點，包括：完成產品數據版本保存、恢復、借用控制;提供版本查看功能，如圖16所示;查看版本中的零部件數據被其他設計項目借用的情況;查看當前設計項目中借用自其他項目的零部件及其版本和來源;全面管理產品全生命周期中的各種技術狀態，保障產品改進、改型、衍生和配置過程的順利進行;進行快速配置設計。

圖16 查看定版的產品數據

    7. Lister——產品數據通用報表生成器

    功能特點，包括：提供專用報表格式和統計匯總、查詢條件的定制功能;自動輸出產品分類統計匯總表和明細表，如圖17所示;輸出的表格可直接由Excel編輯;輸出的統計表格自動被管理成為項目或零部件相關文檔，成為產品數據的一部分。

圖17 自動生成報表

    8. 編碼管理系統

    功能特點，包括：基于特征編碼規則，編碼體系可非編程定制;可同時配置多套編碼規則，以滿足一個企業的多類不同產品使用不同編碼規則的需要，如圖18所示;實現零部件代號(圖號)和其他文檔編號的自動申請，保證一物一碼。

    9.e-TrackingArchives——產品數據檔案管理器

    功能特點，包括：定義負責保存和管理紙介質與其他物理介質的資料管理部門的物理存檔位置結構，如圖19所示;查看打印完成隊列;記錄紙介質的物理存儲位置;記錄產品數據文檔的其他物理介質在資料管理部門的物理存儲位置;記錄存檔介質文檔所來源的產品電子數據版本;記錄存檔介質文檔的發放信息;當產品更版時，可繼承舊版本的發放對象，幫助完成更版發圖工作;對需要歸還的紙介質進行到期歸還提醒;逆向追溯在生產現場所使用的介質文檔所對應的產品電子數據版本等。

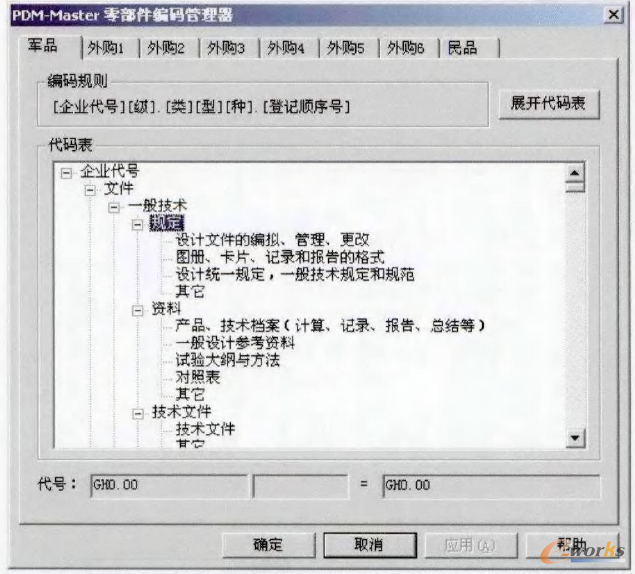

圖18 編碼管理系統

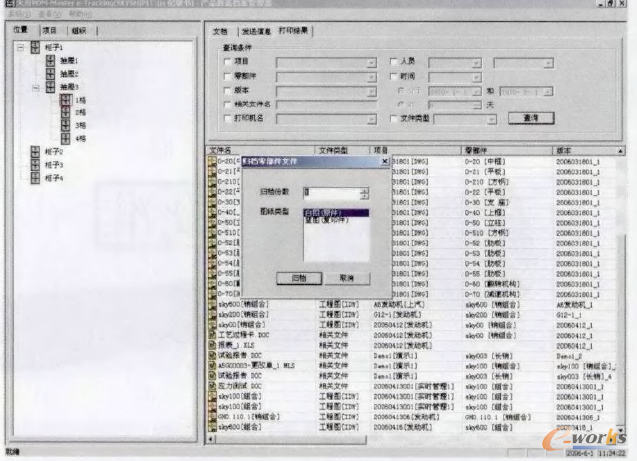

圖19 圖樣歸檔
