1 引言

　　現代數控機床作為裝備制造業的重要“工作母機”正不斷向大型化、精密化方向發展，作為中、大型數控加工中心，如數控落地和刨臺式銑鑊加工中心的重要功能部件一數控轉臺，同樣面臨著向大型、精密方向發展的要求。然而，由于我國從事大型精密數控轉臺技術研究和產品開發的時間不長，致使我們與歐、美、日等國競爭對手有較大差距。近年來，由于國家對裝備制造業的高度重視，已經取得了一些技術突破，但是整體技術水平還較低。根據自己的實際經驗和技術積累，結合大型精密數控轉臺的開發實踐，對其中涉及到的精密傳動和靜壓支撐兩項關鍵技術進行詳細分析和論述，以期對該領域的技術發展及產品開發，起到一定地促進作用。

2 大型精密數控轉臺的結構簡述

　　大型精密數控轉臺主要由工作臺、滑座、靜壓支撐單元、回轉運動傳動單元、回轉運動夾緊單元、回轉定位單元等組成，大型精密數控轉臺的三維模型，如圖1所示。

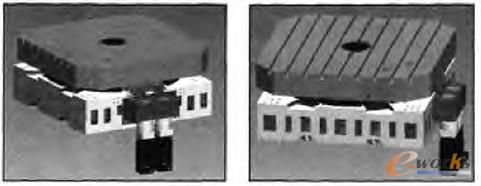

圖1大型精密數控轉臺的三維模型

　　2.1 工作臺

　　工作臺采用優質鑄鐵材料，工作臺的T型槽用于夾緊工件，工作臺中心有定位止口．與回轉軸線同軸．可用于工件定位。

　　2.2 滑座

　　滑座采用優質鑄件材料，用以支承轉臺體．其上布置的靜壓油腔與定量式多頭泵的出油管連通。

　　2.3 靜壓支撐單元

　　大直徑寬導軌面的靜壓支撐單元由靜、動導軌構成。動導軌置于與工作臺聯接成一體的具有較高平面度和粗糙度的大齒圈上；靜導軌由兩部分組成，一部分置于滑座上，另一部分置于大齒圈外周的靜壓塊上。該靜壓支撐單元采用用式結構設計。靜壓油膜具有很高的剛度．保證工作臺低速旋轉、準確定位，無爬行現象，即使有偏心負荷。也能保持良好的幾何精度。

　　2.4 回轉運動傳動單元

　　回轉運動傳動單元依靠安裝在滑座側面的雙伺服進給電機、減速器及小齒輪與工作臺上的大齒圈嚙合，傳遞扭矩，驅動工作臺回轉。通過電氣控制方式實現兩個小齒輪和大齒圈的嚙合無間隙，同時設置CNC的高增益值，即可實現快速準確的定位。

　　2.5 回轉運動夾緊單元

　　回轉運動夾緊單元用于工作臺回轉夾緊。四組夾緊裝置分別安裝在滑座四個角點位置上。各夾緊機構分為上、下兩個夾緊器，每個夾緊器設有三個活塞。夾緊時。上、下夾緊器的活塞同時伸出夾緊大齒圈的上、下表面；松開時，上、下夾緊器的活塞同時縮回，圃轉工作臺即可自由回轉。

　　2.6 回轉定位單元

　　回轉定位單元采用精密雙列圓錐滾子軸承預緊定心，保證其具有較高的回轉精度。工作臺中心軸裝有角度編碼器，可以通過CNC控制實現任意位置分度、準停及螺紋加工插補。本回轉工作臺測量裝置采用全封閉式圓光柵進行測量，構成全閉環位置控制，確保轉臺具有較高的定位精度。

3 大型精密數控轉臺的關鍵技術

　　大型精密數控轉臺承重高達25t。可以實現連續回轉、任意角度定位，分度精度高，可保證調頭鏜孔的同軸度。在開發過程中突破了精密傳動和靜壓支撐兩項關鍵技術．解決了傳統數控轉臺定位精度和承載能力不高的技術難題。

　　3.1 精密傳動技術

　　在轉臺的設計中齒輪副的嚙合側隙無論對分度、定位精度，還是傳動精度的影響最大，因此消除齒輪副的側晾就成為大型精密數控轉臺的關鍵技術問題。

　　在該轉臺的開發過程中．提出了一種精密傳動技術方案及齒輪副消隙控制方法。精密傳動技術方案為兩個伺服電機驅動減速器及小齒輪旋轉．從而帶動大齒圈及工作臺回轉運動。特別的，一個小齒輪始終以右齒側與大齒圈齒側嚙合，另—個小齒輪始終以左齒側與大齒圈齒側嚙合，這是為了實現回轉運動中消除齒側間隙的目的。齒輪副消隙控制方法為當工作臺做單方向連續回轉運動時，由一個伺服電機作為主驅動電機。另—個伺服電機作為從動電機，在轉速上與主驅動電機保持同步．但是不提供扭矩，在工作臺換向后兩個伺服電機主從關系互換；當工作臺做換向或分度旋轉運動時，—個伺服電機作為主驅動電機驅動工作臺轉動，另—個伺服電機作為從動電機施加反向的小扭矩。使兩個小齒輪始終與大齒圈緊密嚙合，消除齒側間隙。

　　與傳統的大型回轉工作臺相比，該項技術的采用大幅縮短了傳動鏈長度，在保證輸出扭矩的前提下．提高了傳動剛度和效率。同時，該控制方法不受齒輪問因長期嚙合而產生的齒側磨損的影響，在反向旋轉時可動態消除反向問隙。提高了回轉定位精度，并能夠?qū)崿F(xiàn)任意角度或連續回轉的正反向定位。

　　3.2 靜壓支撐技術

　　在本轉臺的設計中對回轉支撐(導軌)的精度、剮性及承載能力都提出了很高的要求，因此，作為目前最為常用的傳統型的滑動導軌副、滾動直線導軌等均不能完全滿足要求。而新型重載直線導軌和轉臺軸承．由于規格有限，也難以滿足數控轉臺回轉支撐的要求。因此。基于靜壓原理具有承載能力高、摩擦系數極小、剛性大、精度保持型好等諸多優點的各種導軌支撐設計就成為大型精密數控轉臺的關鍵技術問題。

　　在該轉臺的開發過程中，提出了一種定量式閉式靜壓回轉支撐技術方案。該技術方案為定量式多頭泵的出油管與滑座上以及周邊的靜壓塊靜壓油腔連通，通過壓板和滑座分別給靜壓導軌副上、下表面提供靜壓油。該結構內大齒圈上、下表面的靜壓油壓力是隨轉臺上的負載動態響應、自行調節的，無論轉臺是否偏載．大齒圄上、下表面都能夠同時承受相同的靜壓力；而周邊靜壓塊產生的靜壓力主要用來阻止轉臺的隨意浮起，使轉臺的浮起量穩定在一定范圍內。與傳統的大型回轉工作臺相比，該項技術解決了傳統開式靜壓轉臺承受偏載能力差、浮起高度不受控制、加工精度低的難題。

4 結束語

　　(1)簡要介紹一種大型精密數控轉臺的組成結構。(2)提出一種包含齒輪副消隙控制方法在內的精密傳動技術，提高了數控轉臺的定位精度。(3)提出一種定量式閉式靜壓回轉支攆技術．解決了傳統數控轉臺承載能力不高的難題。
