1 引言
BOM(Bill of Material)是指物料清單，是用來描述產品零部件組成和零部件相互關系的重要信息，體現的是具有一定結構關系的重要信息。它表明了產品組件、零件直到原材料之間的結構關系，以及每個組件所需要的各下屬部件的數量等信息。
在制造型企業中，工程設計部門設計產品，產生設計BOM(EBOM)，工藝部門再按照EBOM來進行零部件和裝配工藝的設計，產生PBOM，制造部門根據PBOM制定工藝計劃和工序生成計劃BOM (MBOM)。其中設計BOM是企業產品設計部門用來組織和管理產品所需的零部件物料清單，它是其他BOM視圖的源泉。其他的BOM都是在設計BOM的基礎上，根據業務的需要進行修改而成。因此EBOM對PLM系統實施成功與否起著關鍵的作用。下面我們以本企業的實施為例重點闡述EBOM的建立，并通過PLM中的設計和工藝一體化的模型，建立PBOM，最終通過PLM與ERP的的接口將PBOM傳遞給ERP，實現與ERP的集成。
2 企業在實施BOM模塊之前的業務現狀
2.1 企業的生產模式
(1)典型的多工廠型企業。本企業產品覆蓋汽輪機、燃氣輪機、發電機、電動機等四大系列。
(2)產品結構復雜。產品的零部件少則幾千種，多則上萬種。
(3)大多按單件組織生產。產品結構復雜，客戶訂貨批量很小，所以基本上都是按單件組生產。
(4)產品通用性較強。雖然本企業按單件組織生產，但是同一系列產品部套的通用性非常強，一般可達到80-90%的通用性，僅有極少部分的零部件是專用件。
2.2 企業的BOM管理情況
(1)設計人員首先用WORD繪制部套目錄，然后根據部套目錄的情況，利用CAD軟件繪制圖紙，并通過CAD的明細表功能在裝配圖上繪制明細表，最后重新用CAD繪制綜合零件明細表和標準件明細表等文檔。
(2)設計人員圖紙設計完畢后，零件明細表和圖紙送去檔案中心打印并歸檔。工藝人員在打印后的紙質的的明細表上手寫工藝路線，并根據工藝路線編制工藝相關文檔。
(3)工藝人員完成后的紙質的BOM表被送到生產部門，生產部門把數據重新輸入到ERP系統中，指導生產。
2.3 現階段BOM管理的弊端
從上面的工作模式可以看出，企業原來的BOM管理完全是手工化的，這樣的工作模式帶來很多問題：
(1)信息不能共享。工藝不能直接利用設計BOM的信息，生產部門進行二次輸入，信息不能直接集成到ERP。
(2)無法保證信息的準確性。設計人員在設計圖紙時生成的明細表和最終形成的明細表經常產生不一致，工藝BOM和生產部門的BOM需要更改時無法保證更改的準確性。
(3)產品結構的無法進行配置管理。設計人員只設計圖紙沒有產品結構的概念，所有的產品設計都從頭開始無法完成有效的借用，使產品生產周期變長。
3 設計BOM的規劃和實施
在實施方法上，由于采用PLM系統管理BOM據，必須要引入編碼體系和工程資源庫的應用，這與傳統的文本方式編輯管理有著明顯的本質差異，也決定了BOM功能的實施難度較大。為了盡可能地實現傳統工作方式向PLM管理方式的平穩過渡，我們采取了將產品結構拆分為部套目錄層和綜合零件明細表層，然后分步實施的方法。
3.1 部套目錄上線
部套目錄是機組設計的雛形，為了延續設計人員的工作習慣，我們把原來用WORD方式編制的部套目錄改變為EXCEL編制的部套目錄。設計人員在我們制作好的EXECL模板上按專業分別編制部套目錄，然后經過三個組的設計并經領導審核會簽后后經專人導入PLM系統，形成部套層次的產品結構。我們以產品中的汽輪機部套結構為例，如下圖所示：
圖1 企業部套目錄結構
當部套目錄層次的結構形成后，經過匯總功能產生部套目錄報表。
3.2 建立企業的編碼和企業的工程資源庫
設計BOM是企業信息化的源泉，它必須為管理部門實施ERP系統提供動態實時并且準確有效的產品結構數據，而這一切必須要依靠統一編碼和統一的資源庫。
3.2.1 建立企業統一的編碼庫
我們從企業的整個生產過程出發，為企業建立統一的信息編碼管理中心。標準化、規范化的信息編碼能消除各部門由于編碼不一致和不準確造成信息資源混亂，不能共享的現象，是信息交換和資源共享的前提。為此，我們首先制定企業的編碼規則：
(1)有圖紙的零部件的編碼直接采用圖號；
(2)無圖件的編碼采用母圖號+w+流水號的規則編碼；
(3)規格件的編碼采用分類+流水號的規則編碼；
(4)物料編碼可以重建方式來做，采用大中小類+流水的方式編制物料庫的編碼。
最后根據建立的編碼規則利用PLM的編碼管理系統建立企業的編碼庫。
3.2.2 建立企業的資源庫
我們對全企業的資源進行調研，分類，整理。然后通過PLM系統中的資源庫工具建立了各種資源庫，對企業資源數據進行規范和標準化管理，使設計人員在進行工程設計和工藝設計時可以方便的時查詢、引用，從設計源頭規范數據，最大限度提供物料重用率。其中建立的工程資源庫如下圖所示：

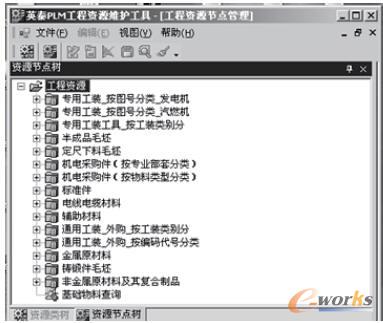

圖2 企業工程資源庫
在工程資源的每個大分類下面再按照屬性進行詳細的分類。設計人員既可以按照分類進行查詢，也可以用基礎物料查詢引擎直接按屬性進行查詢。
3.2.3 資源庫的維護和管理
資源庫建立后，設計人員只能查詢和引用，如果涉及到新的資源必須提交編碼申請流程，經標準化人員審核后，由標準化人員在資源庫進行添加或者修改。這樣的好處保證了資源庫的準確性和統一性，便于企業的管理。
3.3 設計BOM的形成
3.3.1 采用圖表分離的方式設計圖紙
以前設計圖紙時，裝配圖和明細表都在一張圖上。為了提高BOM數據的準確性，采取了明細表和圖紙分離設計的方式。產品的BOM數據將完全以產品結構數據為準，徹底杜絕產品結構數據在同一套圖紙，明細表上的不一致性，以及同一產品數據在不同機組中借用時的不一致。在BOM數據需要修改時，只需修改結構數據，然后重新匯總生產新的明細表，而圖紙上由于不包含明細表信息則不需修改，改變了以前當結構數據發生變化時明細表和圖紙都需要修改的弊端。
3.3.2 利用PLM系統中的資源工具置換明細表中的物料條目
采用統一的資源庫后，為了保證物料的準確性和唯一性，除了自制零件外，明細表的中外購件，標準件等必須統一從資源庫中選取。本企業PLM在實施時把資源工具集成到CAD環境中，在設計圖紙的明細表時可以點選“資源”按鈕，然后鏈接到PLM系統，并通過自動匹配屬性功能，在PLM資源庫中找到可能與此匹配的資源，然后把相應的物料信息換成資源庫中的標準條目。
3.3.3 導入BOM結構
設計人員在設計完圖紙后，利用PLM系統的提取功能，導入圖紙對象時，提取圖紙的標題欄和明細表的屬性，自動創建產品結構，形成部套下面的產品結構。當所有的部套設計完畢后，全部匯總生成完整的產品結構樹(EBOM)，如下圖所示：

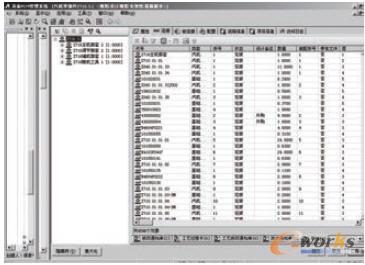

圖3 企業EBOM
3.3.4 歷史數據的導入
我們廠產品借用率很高，我們組織專人把一些典型產品的典型結構導入到PLM系統中，這樣設計人員在新設計產品時需要引用老的零部件可以直接引用。在導入老產品時，我們直接利用明細表，由計算機實現對物料的自動分類和分配物料編碼，不僅保證了入庫數據的標準化，還提高了數據的執行速度。
4 多維度的BOM數據管理
PLM提供產品視圖管理中心，建立產品平臺，產品族，系統和子系統及功能模塊、變型設計、產品結構，產品參數等統一模型和統-BOM數據平臺。產品結構管理貫穿于產品生命周期的各個環節。
4.1 以零部件為核心數據的全相關管理
在產品數據統一管理的基礎上，PLM以零部件為核心，產品結構樹為主線組織多種產品結構視圖，將產品全生命周期的各種業務相關的產品數據與零部件關聯起來，形成對產品結構的完整描述。不同用戶根據權限可以方便的查詢與管理各種與零部件相關的數據。
4.2 產品配置管理
通過BOM建立產品結構后，最大的好處是可以通過產品配置來對系列化，模塊化的產品進行管理。設計人員可以通過類似創建的方式，選擇母型機組，然后自由增加或減少形成新的BOM結構。

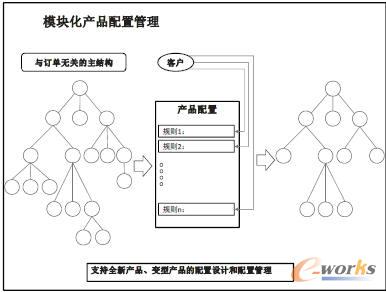

圖4 模塊化產品配置管理
4.3 以產品結構為核心的數據查詢和統計
PLM作為統一的BOM數據管理平臺，通過數據視圖功能可以實現產品結構下個性化數據顯示的定義方式，可以對產品零部件進行匯總和統計，生產各種形式的報表。
5 工藝BOM和設計BOM的一體化
5.1 設計工藝一體化
在統一BOM環境下，工藝部門在EBOM的基礎上編制工藝路線，原材料，半成品信息，對產品結構進行工藝分解，建立各零件的工藝，并確定加工制造過程中應使用的工裝、模具等后生成PBOM，實現設計工藝一體化管理。在PLM中工藝人員直接在零部件上定義工藝屬性，填寫工藝路線，毛坯等信息，并根據情況在需要的零部件下面掛接毛坯，原材料。
5.2 以零部件為核心編制相關的工藝卡片
選擇需要編制工藝的零部件，點擊右鍵，新建相關的工藝卡片。此零部件相關的設計信息會自動傳遞到編制的工藝卡片上。利用工藝卡片編輯器編制各種工藝，最后形成完整的PBOM。
6 與ERP集成，實現PBOM到MBOM的轉換
我們企業的PLM的是采取一體化工藝管理進行集成：工藝信息由PLM系統工藝進行維護，工藝BOM和設計BOM都在PLM的統一模型下進行管理，在產品投入生產時，由PLM對PBOM進行統一的配置，然后將工藝信息以及PBOM信息傳遞給ERP。
6.1 集成體系結構

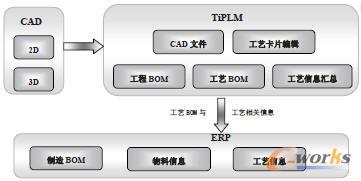

圖5 一體化工藝的集成
6.2 數據傳遞說明
設計人員在PLM的視圖中完成EBOM的搭建，工藝人員在PLM的工藝視圖中完成工藝BOM的搭建并且建立工藝相關信息。ERP通過PLM的數據導出功能在指定的配置條件下輸出PBOM和工藝相關信息，并且按照ERP指定的格式導出到指定的位置，ERP則將指定的內容導入到自身系統中。
6.3 數據一致性的保證
采用工作流的方式進行變更的維護：產品設計和修改通知單等與產品BOM相關的流程在流程最后設計一個“ERP接受”的節點。新圖紙流程ERP人員登陸PLM系統，通過接口直接導出BOM結構，修改通知單流程到達ERP后，ERP根據修改通知單去修改相應的ERP數據，從而保證了數據的一致性。
結語：本企業通過一體化的BOM管理，為企業的生產銷售部門提供了正確的數據，保證了BOM信息在企業的暢通，提供了企業的生產效率。
