CAXA實體設計(三維CAD)是唯一集創新設計、工程設計、協同設計于一體的新一代3D CAD系統解決方案。易學易用、快速設計和兼容協同是其最大的特點。它包含三維建模、協同工作和分析仿真等各種功能，其無可匹敵的易操作性和設計速度幫助工程師將更多的精力用于產品設計本身。
在CAXA實體產品三維設計過程中，一種方法是：對單個零件逐一設計并保存為相應的零件名稱，然后利用CAXA實體設計的引入裝配零件功能進行產品總裝，最后生成產品裝配體。今天，小編以車間布置為例，用另一種方法實現產品快速設計。
第一步：打開CAXA 2013實體設計友好界面，在工作區內設計所有產品的零件，然后在設計樹中對各零件標注名稱如圖所示。

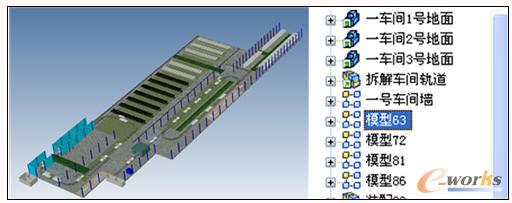

圖1 標注設計樹中各零件名稱
第二步：產品整體設計完后，核對各部件裝配無誤，在設計樹中分別選擇一號車間，二號車間等等內包含各零件，在選中狀態下，點功能區選擇<裝配>，生成一號車間裝配體，并在設計公樹中改裝配體名稱為一號車間。依次對各車間零件做相同操作。

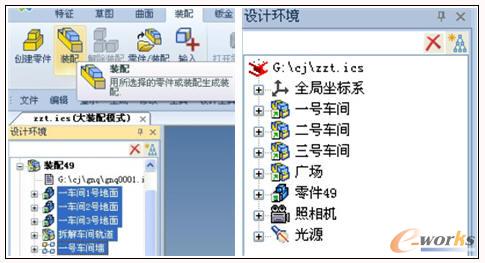

圖2 生成車間裝配
第三步：選中設計樹中一號車間，點擊左上角CAXA圖標—<文件>—<另存為零件/裝配>，彈出對話框，(此時文件名已經是“一號車間”)選擇所在文件夾保存“一號車間”，依次對各車間零件做相同操作。

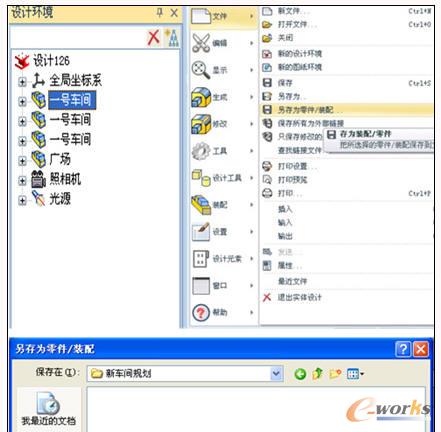

圖3 保存文件
通過此方法，可以直接對產品進行整體設計，在設計好后，統一對各部件根據需要進行保存操作，提高設計效率。
