隨著噴水推進器在高性能艦船上的廣泛應用，噴水推進器的水下輻射噪聲也受到了越來越廣泛的重視。噴水推進水器下輻射噪聲數值預報可為噴水推進艦船在方案設計階段的科學論證提供定量參考數據。

1 噴水推進器噪聲機理及傳播路徑

    噴水推進水下輻射噪聲劃分為兩類：寬帶噪聲和窄帶噪聲。前者是由隨機壓力脈動所引起，后者是由周期性壓力脈動所引起。

    根據瑞典皇家哥德堡船模實驗池（SSPA）研究報告和對噴水推進器輻射噪聲的機理、傳播路徑進行分析可知，噴水推進器水下輻射噪聲有三個傳播路徑（見圖1）：路徑1為噴泵內流場脈動壓力所引起葉輪、軸系的振動通過軸系支撐傳遞至船體尾部，從而激起水下輻射噪聲（圖1中Bearing forces曲線所示）；路徑2為噴泵內流場脈動壓力激起的流道和導葉的振動傳遞到船體，再激起水下輻射噪聲（圖1中Pressure pulses曲線所示）；途徑3為噴泵流體聲源經流道直接輻射到水中（圖1中Directly  radiated曲線所示）的直接輻射噪聲。圖1（出自于文獻1）表述了上述三個途徑傳遞的噪聲分量對水下輻射噪聲的貢獻。可以看出，直接輻射噪聲決定了全頻段的總噪聲級水平，它是主要噪聲源。

圖1 噴水推進器三個不同的傳播途徑對總噪聲的貢獻

    噴水推進器水下輻射噪聲的產生機理主要是因?yàn)槿~輪的葉背和葉面之間存在壓差（通常稱為負載噪聲），負載噪聲可等價于偶極子聲源。在用聲學邊界元計算噴水推進器的水下輻射噪聲時首先要計算噴水推進器固體壁面的噪聲源強分布。流道作為靜止壁面，其表面的脈動量和旋轉葉輪表面的脈動量相比是一小量可忽略不計，因此本研究?jī)H計算噴泵泵本體過流壁面脈動聲源對輻射聲場的貢獻。

2 噴水推進器數水下輻射噪聲計算思路及方法

    本研究采用了與瑞典皇家哥德堡船模實驗池相同的思路和數值計算方法來預報實尺度噴水推進器水下輻射噪聲的主要噪聲源—直接輻射噪聲。首先計算得到噴泵本體的噪聲源分布（主要是葉輪、導葉、輪轂及泵殼內壁面的表面偶極子），然后計算該噪聲源經進水流道、流道進水口向水中遠場的傳播。本研究采用聲學邊界元方法計算聲場在流道內的逆流傳播以及經流道進口向遠場水域的輻射噪聲。

    聲學邊界元法計算噴水推進器的水下輻射噪聲具體步驟是：

    （1）船舶及其噴水推進器的水動力性能的非定常流場計算，即“船體+噴水推進泵+進水流道”帶自由液面的數值自航；

    （2）“進水流道+噴水推進泵”非定常流場計算；

    （3）計算并獲取噴泵過流壁面的噪聲源分布；

    （4）計算噪聲源傳遞至葉輪進口（也就是流道出口）的聲壓值；

    （5）以葉輪進口聲壓分布為聲源，計算該聲源傳遞至流道進水口的聲壓值；

    （6）以流道進水口作為聲源，計算流道進水口向船底水域的輻射聲場。

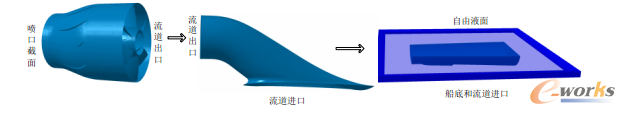

    “進水流道+噴水推進泵”非定常流場計算完成后利用聲學邊界元方法計算噴水推進器水下輻射噪聲的過程示意圖見圖2。

圖2 噴水推進水下輻射噪聲邊界元計算示意圖

3 某型噴水推進器噪聲的數值計算

    本文以某噴水推進器為分析對象，計算了噴泵泵本體的噪聲源強分布以及遠場噪聲輻射特性，為客觀評價噴水推進器水下輻射噪聲水平提供判據。

    3.1 噴水推進器噪聲的聲源強分布計算

    在得到噴泵過流壁面脈動壓力對應的的CGNS文件后（“進水流道+噴水推進泵”非定常流場計算在此不做介紹），將其導入Virtual Lab的Acoustic模塊，經fft變換即可得到噴泵壁面的噪聲源強分布，見圖3。

    由圖中可知葉輪與導葉的相互作用區域?qū)β晥?chǎng)的貢獻量是最大的。

圖3 噴水推進泵聲源強分布示意圖

    3.2 噴水推進器遠場輻射噪聲計算

    計算得到噴泵泵本體表面的聲源強分布后，利用聲學邊界元法可依次計算得到葉輪進口截面、流道進口截面的聲壓分布，最后以流道進口為聲源計算船底遠場水域的聲輻射特性。遠場聲壓分布云圖見圖4。

圖4 噴水推進器遠場水下輻射噪聲云圖

    由圖4及計算結果可知在低頻段噴水推進器水下直接輻射噪聲指向性基本表現為各項同性，在高頻段聲場的指向性較為明顯；  2BPF處對應聲壓的最大值，高頻段聲壓值逐漸降低，這同瑞典皇家哥德堡船模實驗池的計算結果是一致的。

4 小結

    分析了噴水推進器水下輻射噪聲的主要傳播路徑，然后以聲學邊界元為理論基礎，以Virtual Lab為工具計算分析了某型噴水推進器的直接水下輻射噪聲，計算結果同瑞典皇家哥德堡船模實驗池結果規律相同，為噴水推進器的水下輻射噪聲計算做了初步探索。
