PHD系統的構成
PHD系統由數據采集、數據處理存儲和信息展示三部分構成，在工業企業中應用廣泛，集成生產過程數據及商業數據并支持相關應用，為全企業管理部門提供一致的生產過程信息及商業信息，管理過程數據的歷史歸檔，對外提供各種標準的數據訪問接口，提供虛擬計算和趨勢分析功能。
數據的采集
PHD系統具有統一的數據采集基礎結構和連接多種系統的實時數據庫的產品化接口RDI，PHD通過這些產品化RDI接口采集生產裝置的實時數據。主要的接口包括：霍尼韋爾系統APP\CM50S\Plantscape\EPKS ；Foxboro I/A AW51基于AIS Net API和Local API的RDI；橫河CentumCS、CentumXL、MicroXL的RDI；FR的Provox CHIP RDI；ABB的RS link RDI；國際標準的OPC RDI。在采集實時數據的同時，還能采集非連續的數據，如實驗室的分析數據，物料的移動數據等。

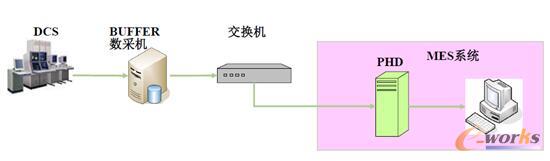

1.數據采集DEMO－（OPC接口方式）
DCS控制系統提供OPC接口、或安裝為一臺OPC Server工作站，無論是DCS廠家提供的或第三方開發的接口標準為OPC2.0。
OPC接口方式

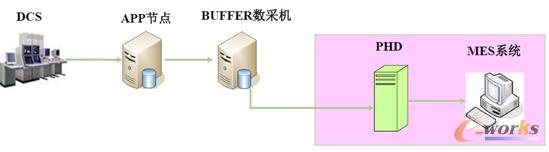

2.數據采集DEMO－ (Honeywell TPS Appnode)
對HONEYWELL的DCS控制系統有APP節點的提供標準的RDI，采購升級成OPC Server工作站，也可以采購APPNODE應用站。
Honeywell TPS Appnode
3.數據采集DEMO－（PHD-PHD接口）
實時數據接口（RDI）是PHD系統采集實時數據的通道，同時RDI提供了PHD與PHD之間交換數據的通道。在連接PHD與PHD時，RDI提供了兩種用途的接口：Shadow接口，遠程RDI可以將遠程PHD與主PHD連接起來，遠程PHD是一個完整的PHD系統，主PHD作為遠程PHD的影子，它們共享同樣的標簽定義。遠程PHD從實時系統中采集數據，把數據存放在自己的實時數據庫中；主PHD定時接收遠程PHD的數據，并且把數據存放在自己的數據庫中，就像是影子，因此主PHD又稱 ShadowPHD。Buffer接口，遠程PHD系統作為數據緩沖，Buffer接口負責和 Shadow 接口之間通信。主PHD服務器連接遠程PHD服務器，它們使用相同的關系數據庫，因此它們之間共享相同的標簽，遠程PHD服務器從實時系統中收集并存儲在自己的PHD數據庫中，主PHD服務器定期的獲取這些信息并提供給用戶。如果由于某種原因主PHD服務器和遠程PHD服務器通訊中斷，所有收集的實時數據將會保存，當通訊恢復時，主PHD服務器會自動從斷點開始恢復。

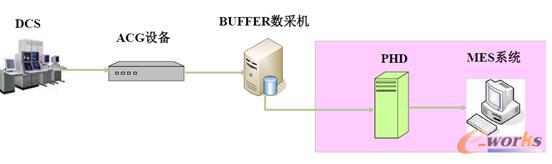

4.數據采集DEMO－（其它產品化接口）
橫河DCS控制系統的ACG接口，HONEYWELL提供了橫河產品的RDI；Foxboro I/A AW51基于AIS Net API和Local API的RDI，同時還為其它的DCS產品提供RDI接口。
其它產品化接口
數據的處理和存儲

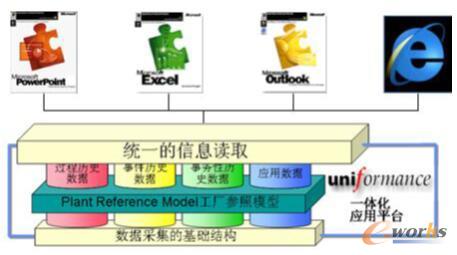

PHD作為一體化數據庫應用平臺不僅可以管理實時數據，還能實現對事件信息，事務性數據和應用數據的管理，在系統內部實現了實時數據庫和關系數據庫(Oracle)的無縫連接，極大地方便了管理應用軟件的應用和開發。
信息展示?
PHD一體化應用平臺提供的桌面應用包括基于Web服務器的數據庫信息瀏覽、基于Excel的數據分析和報表、基于PowERPoint的監視和演示分析、基于高級程序語言的應用開發和功能強大的趨勢分析功能。
PHD系統架構
PHD系統組件的結構是一個典型的客戶/服務結構，整個PHD數據庫由PHD服務器和PHD客戶端組成，PHD 服務器端主要負責數據采集存儲，PHD客戶端負責數據的使用，如圖所示：
PHD系統架構
PHD服務器端：
PHD Server：PHD服務器主引擎。接受來自RDI采集的實時數據，并將數據處理后送到數據隊列。PHD Server中還有一個數據歸檔引擎，它能定時的把實時數據從數據隊列送到歸檔文件。PHD系統啟動后，在計算機內存中占用一塊區域作為PHD系統控制，負責PHD配置、通信等功能。主要包括實時數據接口、PHD參數值、向關系數據庫的傳輸數據的配置等信息。RDI Server：負責實時數據收集，發送收集的數據到PHD Server。可以在Honeywell和其它多數DCS系統以及PLC系統中收集數據。API Server：提供其他應用軟件使用PHD Server的應用程序接口。PHD Archive：將實時數據存儲在一系列高度優化的歸檔數據文件中，每個歸檔文件保存了一個時期的歷史數據，對于存儲在歸檔文件中的每個標簽都能用時間標簽串聯起來，以提供快速的數據處理。PHDMAN監視和管理PHD系統的工具。可以監視PHD各部分的的工作情況，通過強制PHD執行命令了解PHD運行情況。如：START INTERFACE PPG啟動PPG接口；MON SYS監視系統。Oracle關系數據庫：存放所有標簽信息、工廠數據模型等定義，實時數據庫通過32位ODBC/SQLNET訪問關系數據庫，在PHD系統的共享內存中保存對應的映像。同時，PHD保存和管理來自Oracle數據庫的映像，如“標簽定義”、“安全保密”，用來對標簽定義和數據庫安全系統進行有效的管理。
PHD服務器架構和與Oracle服務器之間的關系
PHD客戶端：
Legacy API Server：提供實現150多種API功能調用，可以直接調用PHD服務器的API函數。Visual PHD：通過OLE Server技術提供對PHD功能和數據的使用。Visual PHD內部有一個PHD OLE服務器，OLE服務器通過LegacyAPI Server調用PHD服務器的API函數。Visual PHD提供給用戶符合DCOM協議的ActiveX控件，用戶應用程序只需要對控件調用就可完成各種功能。 Process Trend：提供PHD數據的趨勢圖和統計功能。TDC Viewer：提供DCS格式的圖形顯示工具TotalPlant information：提供在線配置標簽、手動數據輸入、配置報表等等 PHD功能。
轉載請注明出處：拓步ERP資訊網http://www.vmgcyvh.cn/
本文標題：解析Honeywell PHD結構原理
