1 CATIA三維軟件簡介
隨著計算機輔助設計(CAD)技術的發展，三維輔助設計軟件在產品設計領域的應用越來越廣泛。CATIA全稱Computer Aided Tri-dimensional Interface Application，是法國Dassault公司開發的一款CAD/CAM/CAE于一體的三維設計軟件，廣泛應用于機械設計、汽車、航空航天、船舶、電子等各種行業中。
高度模塊化的CATIA軟件能夠滿足客戶在產品開發活動中的需要，包括風格和草圖設計、機械零件設計、裝配設計、曲線曲面設計、工程圖自動生成及產品分析和模擬。CATIA產品基于開放式可擴展的架構，其知識工程模塊通過使企業能夠重用產品設計知識，縮短開發周期，CATIA解決方案加快企業對市場的需求的反應。CATIA軟件自v5版后從工作站平臺移植到個人計算機，可以運行于Windows NT平臺，極大地拓寬了其應用范圍與使用的層面。
2 CATIA二次開發簡介
成熟的CAD/CAM軟件為了滿足不同用戶的在實際應用中的不同需求，便于用戶構建適合自身產品開發的流程，以及自動化繁瑣重復的設計步驟，一般都具有供用戶進行二次開發的接口。CATIA提供多種方式的二次開發接口，以便用戶能靈活地利用并重組CATIA已有的功能，獲取CATIA文件及內部的數據，并與外部的信息管理系統或專業的PDM系統通信。
3 CATIA二次開發中的關鍵對象
CATIA提供的二次開發接口是一個COM服務器，利用VB中的對象作為客戶端與CATIA進程進行進程間的通信，操作CATIA進程中的函數，訪問其中的數據。而VB提供的一組具有相關關系的對象形成了一個抽象層，使得用戶可以在不了解COM底層通信方式的情況下方便地對CATIA進程進行操作。
CATIA.Application對象：該對象實例是系統中CATIA進程的代表，所有其他的對象都依賴于該對象的相關方法返回。在CATIA進程已經啟動的情況下，CATIA.Application對象的實例可以以“CATIA.Application”字符串調用全局工廠函數CetObject獲得，可以將獲得的對象付給一個變量Set CATIA= GetObject(“CATIA.Application”)。當CATIA進程沒有啟動時，可以調用全局工廠函數CreateObject函數帶“CATIA.Application”字符串獲得，并把其賦給變量Set CATIA=CreateObject(“CATIA.Application”)。最終，獲得的CATIA.Application對象存在CATIA變量中。
Document對象：Document類的對象代表進程中打開的CATIA文檔，Document類是其他文檔類的基類，從CATIA.Application對象的ActiveDocument方法獲得當前激活的文檔，本次主要使用的到其子類ProductDocument的對象，并將其賦值給一個變量以便以后使用。Set productDocument=CATIA.ActiveDocument。后續的對象都要從該ProductDocument對象中獲取。
Product對象：該類型的對象代表產品文檔中的一個產品節點。CATIA產品文檔將一系列產品通過裝配組織成一個產品樹，每個產品節點可以有零到多個子節點，除了根節點以外每個產品節點都只有一個父節點。每個產品文檔有唯一的根節點，且該根節點不能更換。對于裝配進產品的零件．CATIA會生成一個簡單的產品節點對其包裝，使之成為一致的產品樹。每個產品節點可以有若干屬性，本程序主要對這些屬性進行提取與統計。對于已經獲得的產品節點，可以通過調用其Products方法獲得其子節點的集合對象，該對象是一個集合對象，可以用For Each型的循環方便地遍歷其中每一個Product對象，如圖1。

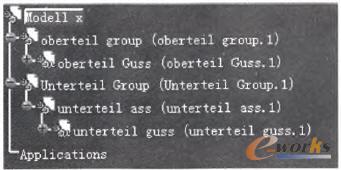

圖1 按照樹型組織的產品節點
Parameter對象：Parameter類型的對象代表節點中包含的屬性，一個屬性是一個鍵值對，這些鍵值對代表產品文件中的自定義屬性，可以通過Product對象的Parameters方法獲得Parameter的集合，獲得集合后可以用集合對象的item方法傳入屬性鍵字符串，獲得屬性值的引用，并通過屬性值的ValueAsString方法轉化為方便與控件顯示和存儲的字符串。
4 程序設計總體思路和關鍵技術
本程序所要操作的是產品文件中的產品樹，各種零件文件在建立后就添加了自定義屬性，并通過裝配引入到產品文件中，為了便于管理，通常會在根產品節點下面建立若干子產品節點，并將零件分類裝配到各個子產品節點中。同理，可以再子產品節點下在建立子產品節點，對節點內的裝配零件進行分類。在提取過程中程序要處理任意層數的產品節點，并要在訪問過程中統計相同零件的個數，據此本程序利用了以下方法來實現提取BOM的目的。
4.1 基于遞歸訪問策略的提取方法
當訪問到一個節點，先判斷其是否一個終端節點，若是終端節點，則對其進行提取屬性的操作，若是中間節點，則遞歸地調用該過程，由此達到處理任意層數產品樹的目的。
4.2 終端節點的判斷方式
零件的屬性都定義在終端節點中，終端節點是通過裝配導入到產品樹的，由于終端節點是一個對零件的簡單包裝的產品節點，該節點必定沒有子節點，故本程序以此作為判斷終端節點的條件。
4.3 提取一個終端節點中的屬性

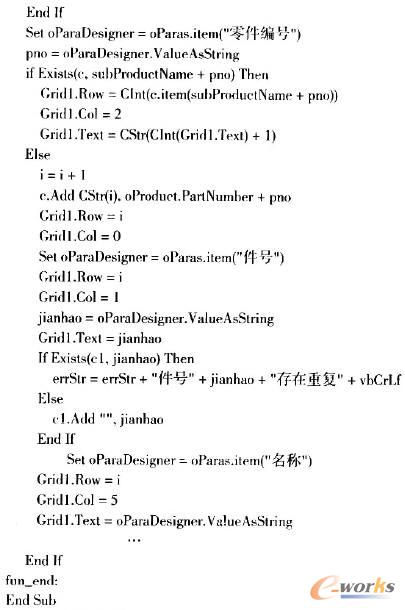

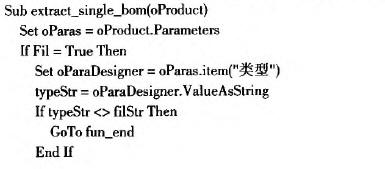

提取并統計單個零件的BOM信息的工作由一個函數extract_single_BOM完成，首先通過參數的Parameters方法獲得要提取的屬性對的集合。其中選取出類型參數，與預先在界面上選取的類型比較，若不是則不提取該節點中的屬性。在統計過程中，建立以零件編號為鍵值，網格中顯示的行號作為值的hash表全局變量，提取屬性時提取出零件編號，在建立的hash表中檢索。若已經在表中存在，則認為是已經出現過類型的零件，可以從對應的值取出行號，將對應單元格的值加一；若獲在表中沒有，則將當前行值加一，并將鍵值對添加到hash表中，以便后續重復元素統計修改對應行的值。
程序運行結果如圖2。

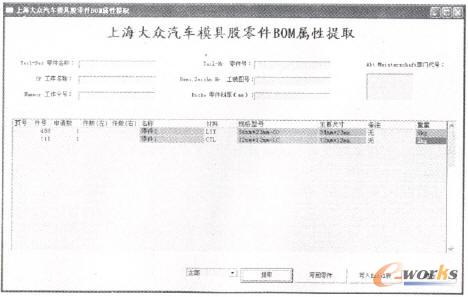

圖2 運行結果
5 結束語
本文在行為流概念的基礎上，提出一種基于行為流知識庫的功能結構智能映射框架，該框架可在較高層次實現設計知識重用。此外，該框架可用于開發計算機輔助設計工具，用來輔助設計者進行新產品概念設計。
