3.2.3 網絡切換方案
我們這里所說的網絡切換是指進行數據中心的切換，通過這樣的切換，客戶端將感受不到實際物理數據中心的變化，而繼續進行業務的處理。為了容災切換的方便，我們建議采用通過主機名的方式來訪問主機，這樣就可以實現DNS 的網絡切換方式。

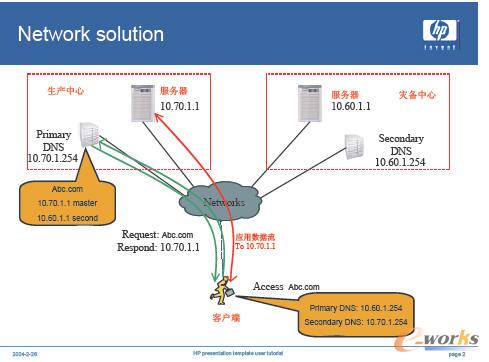

DNS 的切換原理如圖4 所示。
圖4 DNS 切換原理
如上圖，在生產中心配置主DNS 服務器，在災備系統配置備DNS 服務器，并假設它們的IP 地址分別為10.70.1.254 和10.60.1.254。
為簡化描述，考慮某種應用。該應用運行在生產中心的服務器10.70.1.1 上，在災備系統是災備服務器10.60.1.1 運行該應用。客戶端配置主DNS 和備DNS 的地址，并假設客戶端通過訪問abc.com 來訪問該應用的服務器。
在沒有災難的正常工作狀態下，客戶端發送域名解析請求到主DNS10.70.1.254，主DNS 服務器將回應abc.com 的地址為10.70.1.1。客戶端將根據該地址10.70.1.1 和生產中心的主服務器進行數據通訊。
3.2.4 災難發生的網絡切換
當生產中心發生災難時，客戶端訪問主DNS 服務器將沒有回應，客戶端將訪問備DNS。備DNS 收到客戶端請求后，回應abc.com 的解析地址為10.60.1.1。客戶端收到該回應后，將和災備系統的10.60.1.1 進行通訊，從而達到災難發生時的網絡切換。

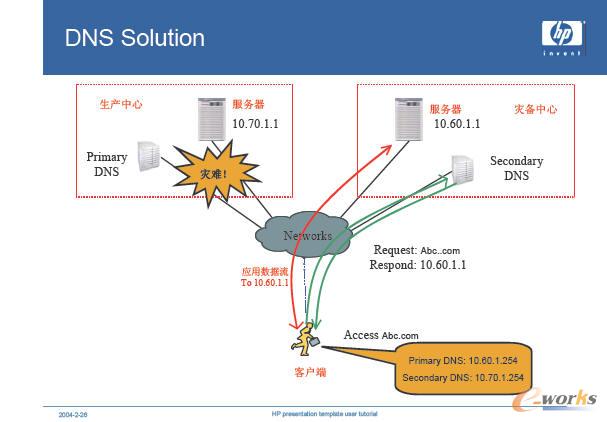

災難發生時DNS 切換原理如圖5 所示。
圖5 災難發生時DNS 切換原理
如果采用一般的DNS 服務器，比如Bind，上述主備DNS 的配置可以定制以達到不同的效果。
比如，正常時，主備DNS 中abc.com 的記錄均指向生產中心的主服務器10.70.1.1。只有在災難發生的情況下，才手工修改備DNS 服務器使得abc.com 的記錄指向災備系統的主服務器10.60.1.1。
另外，根據制定的災備策略，也可以通過編寫Script 的方式檢測服務器工作與否來回應相應的服務器地址。比如，可以在主DNS 服務器上編寫Script 檢測主服務器10.70.1.1 是否工作，如果工作，回應該地址；如果不工作，回應備服務器10.60.1.1。這種方式可以實現部分切換，而不是全中心切換。當然，這種方式需要后臺數據的同時切換。
3.2.5 災難恢復的網絡切換
在災難恢復的情況下，需要把數據流量切換回生產中心。針對不同的DNS 解決方案，可以通過自動，手工修改配置，重新裝載配置等手段達到網絡切換的目的。
比如，如果采用的這種方案：正常時主備DNS 中abc. cc.com 的記錄均指向生產中心的主服務器10.70.1.1。只有在災難發生的情況下，才手工修改備DNS 服務器使得abc. cc.com 的記錄指向災備系統的主服務器10.60.1.1。那么，在災難恢復時，只需要將主備DNS 中abc.com 的記錄均恢復到指向生產中心的主服務器10.70.1.1 就可以了。
3.2.6 基于硬件的遠程數據復制鏈路考慮
采用基于磁盤柜硬件的遠程數據復制容災系統，可以采用的連接方式包括：
光纖直連。 通過單模光纖傳輸長波信號，可以提供最多10 公里的信號傳輸。 如果采用超長波，即在光纖交換機上配置超長波端口，可以提供35 公里的信號傳輸能力。
DWDM 密集波分波復用。采用DWDM 設備，可以將多達32 個存儲光纖、千兆以太網光纖等信號在同一條單膜光纖上傳輸，并且對信號進行放大，支持100 公里信號傳輸。同時，可以節省鋪設或租用光纖的費用。
E1、ATM、IP 等傳輸方式，通過惠普方案中建議采用的Edge Router 設備，可以將存儲光纖信號轉換到ATM、DDN 等各種電信標準線路上，支持超遠距離的信號傳輸。對于通信線路的選擇，需要根據交易數據量、容災距離以及投資規模進行綜合考慮。
綜合以上因素及二熱軋的情況，考慮采用單模光纖鏈路來進行容災鏈接對于三級機，在3 臺 ES40 服務器上配置HBA 卡，通過光纖交換機連接到EVA 光纖存儲。Openvms的磁盤復制功能將RA 3000 里存放的os 和db 復制到EVA mapping 給ES40 的lun，來實現ra3000 scsi 存儲到eva 光纖存儲的割接，這樣不需要重新安裝os 及oracle, 真正做到openvms 的無縫割接。
對于二級機，本地有硬盤的服務器，os、db、應用程序部署在本地硬盤，可將數據庫導出一個dmp 文件，再在服務器上部署hba，連接到san eva 存儲，重新導入dmp 文件，實現數據的遷移。本地無硬盤的服務器，首先需要添加硬盤,按照上面實施辦法做到數據整合到san eva 存儲。
對于HMI、PDA、表面檢測數據、磨輥間管理系統、文件服務器，采用SYMANTEC BACKUP EXEC 2010進行數據歸檔，并根據需要制定策略，保證數據的完整性和可靠性。
4 設備清單

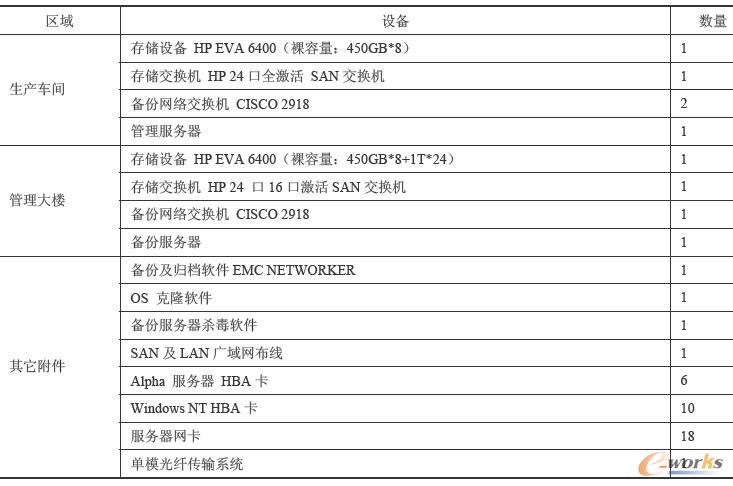

設備清單見表1。
表1 設備清單
5 結束語
俗語云：有備方能無患，失去了才懂得珍惜。2010 年10 月19 日該廠辦公樓OA 服務器因主板故障無法修復，后更換服務器但數據無法取出，幸有災備系統，否則會導致大量重要數據的丟失，從而造成巨大損失。數據災備系統為該廠生產及辦公提供有力保障。
