下面，我們著重介紹體驗中望CAD機械版專門為機械設計師量身打造的實用功能：
一、多圖幅關聯，快速編輯互不影響
在實際設計過程中，設計師習慣把多個零件或裝配放到一個dwg文件中，以方便零件間的對比、復制和檢查。但多數專業軟件都只支持插入單個圖框，因為多圖框會涉及到圖幅比例的不同，容易導致尺寸標注、實際測量值的換算、文字和符號標注的顯示大小不一以及序號明細表對不同圖幅的歸屬、圖形間拷貝出現混亂等一系列問題。可以說，多圖幅功能的開發難度非常高，而這也直接讓很多軟件公司望而卻步。
不過，本次推出的中望CAD機械版，獨創了多圖幅設置和關聯操作，率先實現了多圖框序號，明細表，符號等的復制、粘貼、編輯、刪除等機械設計師經常使用到的功能，十分貼近用戶的實際需求和使用習慣。
更具實用價值的是，最新的中望CAD機械版中一共包含了五種標準。當用戶在編輯某一圖框時，軟件不僅會在命令行中提示用戶當前的活動圖幅與標準，在標題欄處與不同符號的編輯窗口也會分別有提示（如下圖1所示），避免用戶在多圖幅的工作狀態下分不清哪個圖幅是處于編輯狀態而造成編輯混亂、錯誤，白白浪費時間和精力。此外，通過GH命令則可以快速切換當前的活動圖幅，同時提示也會隨之變化。

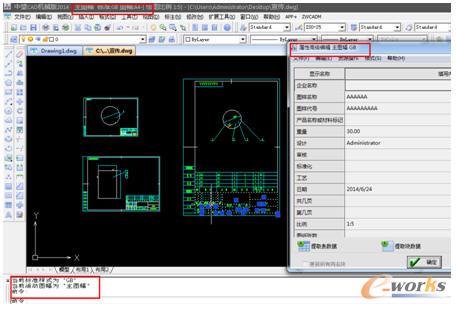

圖1 中望CAD機械版清晰的編輯圖框提示

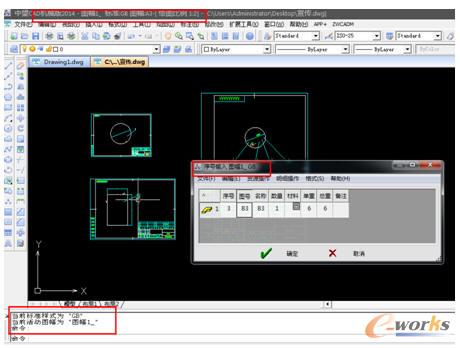

圖2 中望CAD機械版支持多圖幅關聯操作
通過以上圖2與圖3的對比，可以看到，主圖幅是A4 比例1：5，圖幅1是A3 比例1：2，雖然同在一個dwg文檔中，但其中的文字大小是和圖幅比例自動適應的，每個圖幅中的序號明細表也是和圖幅關聯的，可分別編輯，而互不影響。這樣使得設計師在設計過程中可以隨時進行不同零件間的相互參照，又保證了可以方便快速地進行編輯和修改，防止了多文檔間數據修改的遺漏問題。相信隨著用戶使用的不斷深入，中望CAD機械版支持多圖幅關聯操作的方便性和高效性將會得到更大程度的發揮。
二、圖紙腳本批量處理器，智能高效完成相同操作
在實際設計中，設計師常常需要對一批圖紙執行同樣的命令操作，如歸檔文件，需要進行圖形的清理、圖形最大化顯示后保存，如果每一張圖紙都執行“打開、清理、最大化顯示、保存”一系列步驟，既費時又費力，效率十分低下。現在，最新的中望CAD機械版提供的圖紙腳本批量操作工具就可以簡便快速的解決這類問題，大幅度提高工作效率。
打開中望CAD機械版，在輔助工具中調出“批量腳本操作…”，在彈出的批量圖紙執行腳本界面中輸入一條命令或按順序執行的一組命令，如下圖3所示：

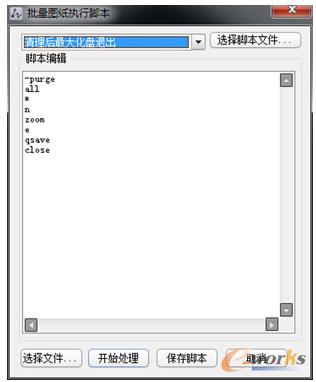

圖3 中望CAD機械版運行批量腳本操作命令
用戶可在彈出的對話框中通過選擇文件按鈕，多次選擇計算機中的文件或文件夾。值得一提的是，所選擇的文件還可以通過預覽功能了解圖形的信息，并可將當次選擇的圖形文件導出為文件列表，以備其他的處理操作時選用。選擇完成后確定，執行 “開始處理”操作，軟件就會自動按照腳本的命令對每一張圖紙完成相同的操作步驟，非常的智能高效。

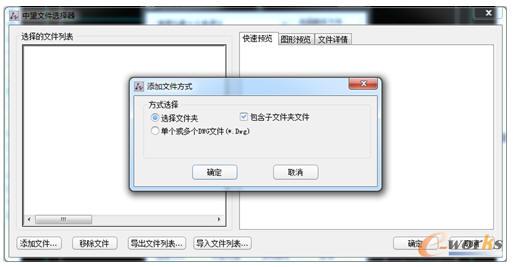

圖4 中望CAD機械版文件選擇器對話框
強調一下，中望CAD機械版的這一新功能還可以應用在其他很多設計操作上面，如圖紙批量輸出WMF、批量更改圖層和顏色、批量更換標題欄等，只要我們的腳本書寫正確，軟件就可以準確無誤地貫徹執行我們的命令，從而把設計師從繁瑣的重復操作中解放出來，專注于設計本身，創造更大的設計價值。這個命令充分體現了中望CAD機械版功能的強大與實用，以及軟件的超運算能力。
除了以上兩個功能之外，本次推出的中望CAD機械版還新增了舊圖紙轉換、球標連接方式、系列化圖庫塊插入和庫通用屬性功能等諸多實用功能，使得軟件的機械設計功能更加全面和完善，也更加契合機械設計師的使用需求，更加有效、簡便地解決機械設計難題，提高工作效率。
